Ronny Mees, Product Manager Rosenberger OSI, ci spiega come ottimizzare ed efficientare lo spazio all’interno dei datacenter, per ridurre costi e TCO.
Come nel mercato immobiliare, in un datacenter ogni metro quadrato è prezioso. Lo spazio è la risorsa più preziosa e lo spazio IT è disponibile solo in quantità limitate. L’obiettivo di ogni operatore di data Center è quindi ottenere il massimo delle prestazioni nel minor spazio possibile. Ciò richiede una buona pianificazione, flessibilità strutturale e l’uso di soluzioni salvaspazio. Nell’infrastruttura fisica di un data center ci sono diverse possibilità per risparmiare spazio: si può ottenere nei rack stessi, attraverso soluzioni ad alta densità; nel cablaggio, i connettori miniaturizzati e i patch panel “over-the-top“, aiutano a raggiungere l‘obiettivo e come anche il rack di cablaggio nella postazione centrale svolge un ruolo particolare.
Massimizzare lo spazio disponibile
L’energia necessaria per il raffreddamento è uno dei principali fattori di costo dei datacenter e spinge al limite gli sforzi di sostenibilità. È essenziale utilizzare lo spazio refrigerato per i componenti attivi e bandire dal corridoio freddo tutto ciò che non ha necessità di essere raffreddato.
I rack di cablaggio salvaspazio sono la soluzione perché massimizzano lo spazio disponibile. Con i rack tradizionali, questa superficie preziosa viene occupata dai pannelli patch. Le soluzioni salvaspazio liberano queste aree per i server, ottimizzando l’uso dello spazio. Gli operatori dei data center possono così aumentare in modo significativo la capacità dei server che possono ospitare in un’area limitata, senza compromettere le prestazioni o l’accessibilità.
Tuttavia, non è solo la digitalizzazione ad aumentare la domanda di capacità dei data center, ma anche i requisiti di sicurezza e conformità informatica. Ad esempio, gli operatori dei data center devono garantire che le risorse IT e i dati siano sempre disponibili, anche in caso di problemi tecnici a singoli server, switch o sistemi di storage. I sistemi centrali devono di conseguenza essere progettati in modo ridondante, il che significa che necessitano di spazio aggiuntivo.
La densità delle porte deve quindi essere la più elevata possibile. Ciò può essere realizzato con l’aiuto di concetti ad alta densità. In questo modo, lo spazio in un rack da 19 pollici può essere sfruttato molto meglio rispetto agli approcci convenzionali. Come soluzione a questi problemi gli esperti di Rosenberger OSI raccomandano, per i datacenter moderni, rack di localizzazione patch adattati e comodi, in formato compatto stile ODF, al posto dei voluminosi rack di cablaggio da 19 pollici. Come il Patch Location Rack COMFORT: il rack offre un risparmio di spazio sfruttando lo spazio inutilizzato delle pareti, in quanto può essere installato sulle pareti del data center ed è poco ingombrante grazie alla sua profondità limitata.
Grazie all’utilizzo di rack salvaspazio, i data center possono anche implementare le misure di sicurezza in modo più efficiente. Il design compatto dei rack consente di controllare meglio l’accesso alle apparecchiature. L’uso di porte con serratura e altri dispositivi di sicurezza impedisce alle persone non autorizzate di accedere o manipolare l’hardware. Ciò riduce significativamente il rischio di furto, sabotaggio o perdita di dati. Per il Patch Location Rack COMFORT di Rosenberger OSI è prevista una porta pieghevole salvaspazio che può essere dotata di sistemi di chiusura opzionali. In questo modo si elimina la necessità di scardinare le porte. Insieme al comodo accesso frontale, ciò consente di lavorare in modo sicuro ed efficiente. I tempi di installazione per modifiche e ampliamenti sono ridotti al minimo.
Sistemi di cablaggio efficienti per una maggiore praticità e facilità di manutenzione
Il cablaggio svolge un ruolo cruciale nei data center in quanto contribuisce in modo significativo all’efficienza, alla scalabilità e alla flessibilità dell’infrastruttura. Canalizzazioni compatte, rack di cablaggio modulari e un’accurata posa dei cavi consentono di utilizzare in modo efficiente lo spazio IT, facilitando al contempo l’accesso. Ciò facilita la risoluzione dei problemi, la manutenzione e la sostituzione. Il Patch Location Rack COMFORT di Rosenberger OSI è dotato di strutture portacavi posizionabili in modo flessibile e di una guida per cavi parzialmente estensibile, progettata per evitare di infilare o tirare inutilmente i cavi. Il rack si adatta perfettamente ai cavi dorsali PreCONNECTpreassemblati e può essere installato in fila o uno dietro l’altro. Offre una buona accessibilità a tutti i collegamenti e ai cavi, può essere cablato dal basso o dall’alto e dispone di una gestione integrata dei cavi e delle lunghezze in eccesso. Inoltre è possibile collegare soluzioni di cablaggio a tetto opzionali.
Queste configurazioni ToR (Top of Rack) sono considerate particolarmente facili da mantenere. Il sistema si basa su una tecnica di cablaggio in cui la rete è distribuita direttamente nel rack al livello superiore. Ciò consente un’installazione, una manutenzione e una scalabilità particolarmente semplici, ma presenta lo svantaggio di perdere almeno un’unità di altezza nell’area raffreddata del data center. Una soluzione spesso applicabile in un secondo momento è quella di posizionare la distribuzione ToR sopra al di fuori del rack, allontanandola così dal corridoio freddo. Nella postazione di patch centrale, che di norma non dovrebbe essere raffreddata attivamente, i rack di cablaggio salvaspazio sono adatti anche per il patching delle connessioni di rete in modo semplice, sicuro e pratico.
Maggiore efficienza energetica
Un’efficiente architettura spine-leaf richiede in particolare un numero maggiore di connessioni in fibra, che il Patch Location Rack COMFORT di Rosenberger OSI è in grado di ospitare. L’architettura spine-leaf riduce il numero di salti e quindi il consumo di energia per connessione interna DC. Nel complesso, le misure descritte servono a migliorare l’efficienza energetica, a ridurre i costi operativi e, allo stesso tempo, offrono l’opportunità di aumentare le entrate grazie ai server aggiuntivi e ai servizi offerti tramite essi. In questo modo, le misure contribuiscono alla sostenibilità e al rispetto dell’ambiente, in quanto riducono il consumo energetico relativo e quindi le emissioni di CO2.
Conclusione
Nei datacenter lo spazio disponibile è spesso limitato e prezioso; ottimizzare i requisiti di spazio è una sfida importante. I rack salvaspazio e di facile utilizzo, insieme a un cablaggio efficiente, offrono una soluzione a questo problema. Ottimizzando l’uso dello spazio disponibile, riducendo il consumo energetico e migliorando l’operatività, le aziende possono risparmiare sui costi mantenendo un’infrastruttura IT efficiente e potente. Ciò consente un migliore utilizzo delle risorse e quindi una maggiore redditività del datacenter.

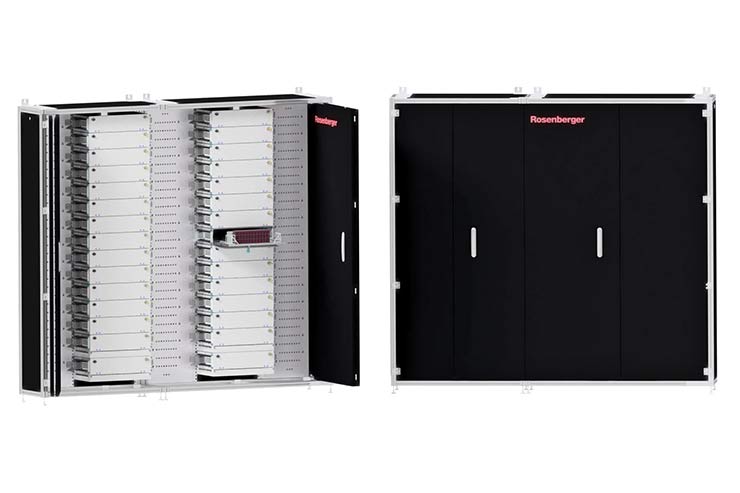

Il Patch Location Rack COMFORT
Rosenberger OSI ha sviluppato il Patch Location Rack COMFORT con il forte coinvolgimento dei tecnici dell’assistenza, ideale per l’instradamento della fibra ad alta densità nei data center.

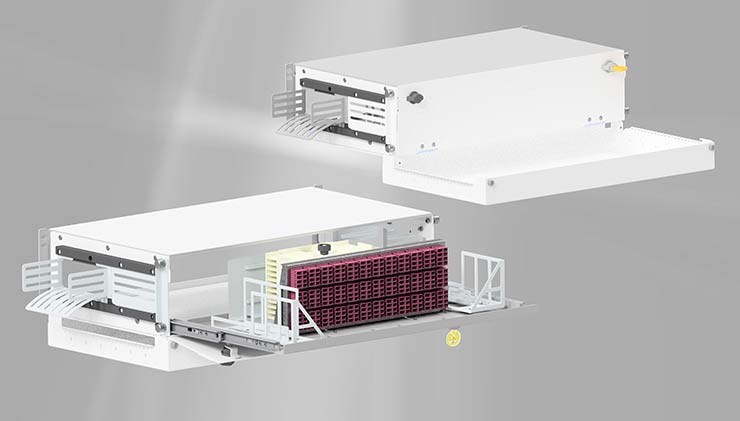

Oltre a un design compatto, offre una porta pieghevole “ordinata” e salvaspazio. È inoltre dotato di un contenitore di distribuzione UHD con guida cavi antistress per un massimo di 576 fibre o di un contenitore di giunzione ibrido UHD con guida cavi antistress per un massimo di 288 fibre. Nella configurazione massima in un singolo rack, consente fino a 4608 connettori MDC o SN e fino a 2304 connessioni duplex LCC. L’innovativo passaggio cavi antistress evita di infilare o tirare inutilmente i cavi.
Datacenter – maggiore densità di porte e sicurezza
Grazie al design compatto del Patch Location Rack COMFORT, Rosenberger OSI offre una densità di porte per area di data center significativamente superiore rispetto ai classici armadi di cablaggio da 19″. Il lavoro poco invasivo, grazie al passaggio dei cavi antistress e alle porte con serratura, garantisce inoltre un elevato livello di sicurezza. L’accessibilità dalla parte anteriore rende il rack molto facile da usare e l’utilizzo dello spazio a terra al di fuori dei costosi corridoi raffreddati garantisce il massimo sfruttamento dello spazio.
Aree di applicazione flessibili
Il Patch Location Rack COMFORT è adatto come patch location ad alta densità per i cavi in fibra ottica nei data centre e come punto di interconnessione più grande per le transizioni di rete (Meet-Me-Room), ad esempio nei data centre di colocation. Inoltre, è predestinato per un armadio di distribuzione principale, un armadio di distribuzione intermedio o un armadio di distribuzione di zona secondo la norma EN50173-3 con una densità di imballaggio molto elevata nei data center e nelle sale IT.
